Mechanisierung & Automatisierung
Drehtische gestalten automatische Schweißsysteme einfacher und erzielen beste Schweißqualität. Tischneigung von 0° bis 90° Grad möglich.
Übersicht
Mechanisierung & Automatisierung in der Schweißtechnik
Im Bereich Mechanisierung & Automatisierung geht es grundsätzlich darum, Schweißprozesse kontrollierter, gleichmäßiger und wirtschaftlicher zu gestalten. Gerade beim Schweißen von Rundnähten oder bei wiederkehrenden Werkstücken schafft eine mechanisierte Werkstückführung die Voraussetzung für reproduzierbare Ergebnisse. Schweißdrehtische, Schweißpositionierer und Drehkipptische unterstützen dabei, Bauteile in die benötigte Bearbeitungsposition zu bringen und den Schweißprozess technisch sauber ablaufen zu lassen. Das ist vor allem dort relevant, wo Werkstücke sicher geführt, Rotationsbewegungen exakt abgestimmt und Arbeitsabläufe entlastet werden sollen.
Schweißdrehtische und Schweißpositionierer für stabile Prozesse
Schweißdrehtische und Schweißpositionierer kommen in der Praxis zum Einsatz, wenn Werkstücke beim Schweißen oder Bearbeiten kontrolliert bewegt und ausgerichtet werden müssen. Durch die Positionierung lassen sich Bauteile beim Schweißen besser zugänglich machen, wodurch gleichmäßige Bewegungen möglich werden. Bei ProArc® basiert dieses Prinzip auf Rundnahtschweißvorrichtungen mit modularen Systemkomponenten. Dazu zählen Grundrahmen, Befestigungsrahmen, Brennerstative, Linearverstellungen, Anschläge, Klemmfutter und pneumatische Reitstöcke.Dazu kommen optionale Komponenten wie 3-Backen-Spannfutter, pneumatische Brennerverstellung, Brennerlift und digitale Steuerungen.
ProArc® Schweißdrehtische und Rundnahtschweißvorrichtungen

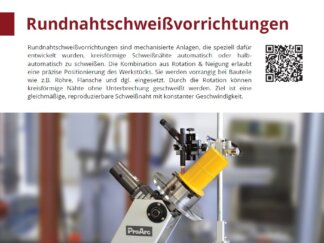

Mit ProArc® Schweißdrehtischen & Schweißpositionierern gelingt die gewünschte Mechanisierung beim Schweißen von Rundnähten und rotationssymmetrischen Schweißen von Werkstücken. Die Rundnahtschweißvorrichtungen sind hochfrequenzgeschützt, CE-konform und in Digital-Versionen mit vier Getriebeabstufungen erhältlich. Im Bereich der Drehtische werden unter anderem die Modelle PT-104, PT-204 und PT-502 geführt. Diese arbeiten mit digitaler Steuerung; bei PT-104 und PT-204 ist eine Netzspannung von 1 Phase 100/240V bei 50/60Hz angegeben. Die Traglasten reichen von 100/60 kg über 200/130 kg bis 500 kg. Ergänzend stehen Steuerungen wie CB-102D mit Home-Sensor sowie CB-107-1 mit programmierbaren Sequence-Funktionen, Speicherplätzen und Ansteuerung pneumatischer Komponenten zur Verfügung.
ROTA 50 Drehkipptisch für manuelle Schweißungen
Der ROTA 50 Drehkipptisch ist die kompakte Lösung für manuelle Schweißungen an abgerundeten Werkstücken. Das Gerät ist für eine Nenntraglast von 50 kg ausgelegt und verfügt über einen Fußschalter mit START/STOPP-Funktion. Die Tischneigung ist von 0° bis 90° möglich, die Rotation erfolgt mit variabler Geschwindigkeit über Potentiometer. Mit 230 V Netzspannung, einem Drehteller von 200 mm und einem Gerätegewicht von 19,5 kg ist der ROTA 50 auf einfache Bedienbarkeit und kompakte Anwendungen ausgelegt.
Mechanisierung & Automatisierung bei Holzer ASS
Im Bereich Mechanisierung & Automatisierung führen wir Lösungen für unterschiedliche Anforderungen in der Schweißtechnik. Unser Sortiment umfasst kompakte Drehkipptische, Schweißpositionierer und Schweißdrehtische. Dazu zählen die ProArc® Rundnahtschweißvorrichtungen mit Systemkomponenten und Steuerungen ebenso wie der ROTA 50 für leichtere manuelle Anwendungen. Ergänzt wird dieser Bereich durch Supporte für Automatisierung, wenn Brennerführung und Werkstückpositionierung weiter ausgebaut werden sollen.
