Wolframelektroden
Allgemeines und Wissenswertes
Im Wesentlichen basiert die Grundlage für die Fertigung von Wolframelektroden auf der Europäischen Norm DIN ISO 6848. Wolframelektroden sind neben dem Schlauchpaket, der Stromquelle und dem Schutzgas ein wesentlicher Faktor für optimale Schweißergebnisse beim WIG Schweißen. Die verschiedenen Elektrodentypen in ihren unterschiedlichen Zusammensetzungen werden durch die Farbkennzeichnung erkennbar.
Elektrodentypen/Kennzeichnungen
LANTHANISIERT: WL10 – WL15 – WL 20 – WR02
THORIERT: WT20 – WT30 – WT40
SONSTIGE: WC20 – WZ8 – WP
Werkstoffübersicht-Wolframelektroden
| Werkstoff | Elektrodentyp/Farbkennzeichnung |
|---|---|
| Aluminium (Dicke < 2,5 mm) | WL15-gold, W-grün, WZ8-weiß, W-oxyd-pink |
| Aluminium (Dicke > 2,5 mm) | WL15-gold, W-grün, WZ8-weiß, W-oxyd-pink |
| Aluminiumlegierungen | WL15-gold, W-grün, WZ8-weiß, W-oxyd-pink |
| Magnesium | W-grün, W-oxyd-pink |
| Magnesiumlegierungen | W-grün, W-oxyd-pink |
| Kohlenstoffstahl | WL15-gold, WC20-grau, WT20-rot, W-oxyd-pink |
| Nichtrostende Stähle | WL15-gold, WC20-grau, WT20-rot, W-oxyd-pink |
| Aluminium-Bronze | W-grün, W-oxyd-pink |
| Silizium-Bronze | WL15-gold, WC20-grau, WT20-rot, W-oxyd-pink |
| Nickel und Nickellegierungen | W-grün, W-oxyd-pink |
| Kupfer | WL15-gold, WC20-grau, WT20-rot, W-oxyd-pink |
| Bronze | WL15-gold, WC20-grau, WT20-rot, W-oxyd-pink |
| Titan | WL15-gold, WC20-grau, WT20-rot, W-oxyd-pink |
Anwendung & Zusammensetzung
WP-GRÜN
Zusammensetzung: Reine Wolframelektroden – Standardelektroden zum Aluminiumschweißen
WC-GRAU
Zusammensetzung: W + 2% Cer – Klassiker zum Gleichstromschweißen
WL20-BLAU
Zusammensetzung: W + 2% Lanthan. Für den Einsatz beim automatisierten Schweißen.
WL15-GOLD
Zusammensetzung: W + 1,5% Lanthan. Für alle Bereiche des Schweißens einsetzbar.
WL10-SCHWARZ
Zusammensetzung: W + 1% Lanthan. Hauptanwendungsbereich: Plasmaschweißen und -schneiden.
WZ-WEISS
Zusammensetzung: W + 0,8% Zirkon – Spezialist zum Aluminiumschweißen
WR2-TÜRKIS
Zusammensetzung: W + seltene Erden. Für den universellen Einsatz.
WT-ROT
Zusammensetzung: W + 2% Thorium. Sehr gute Zündeigenschaft – jedoch aufgrund erhöhter Gesundheitsbelastung in Diskussion geraten.
WT-LILA
Zusammensetzung: W + 3% Thorium. Sehr gute Zündeigenschaft – jedoch aufgrund erhöhter Gesundheitsbelastung in Diskussion geraten.
UNSER TIPP: WT-Elektroden können erfolgreich durch strahlungsfreie Elektroden ersetzt werden, wie z. B.: WL15
W-OXYD-PINK
Zusammensetzung: WT + seltene Erden Vereint alle Vorteile herkömmlicher Wolframelektroden – universell einsetzbar. Die strahlungsfreie Alternative zu WT20!
Wolframelektroden
| Art.-Nr. | Bezeichnung |
|---|---|
| LARC-GOLD10 | Wolfram-Elektroden 1,0/gold |
| LARC-GOLD16 | Wolfram-Elektroden 1,6/gold |
| LARC-GOLD24 | Wolfram-Elektroden 2,4/gold |
| LARC-GOLD32 | Wolfram-Elektroden 3,2/gold |
| WC20 grau 10 | Wolfram-Elektroden 1,0/grau |
| WC20 grau 16 | Wolfram-Elektroden 1,6/grau |
| WC20 grau 24 | Wolfram-Elektroden 2,4/grau |
| WC20 grau 32 | Wolfram-Elektroden 3,2/grau |
| W-grün 10 | Wolfram-Elektroden 1,0/grün |
| W-grün 16 | Wolfram-Elektroden 1,6/grün |
| W-grün 24 | Wolfram-Elektroden 2,4/grün |
| W-grün 32 | Wolfram-Elektroden 3,2/grün |
| WL 20 blau 10 | Wolfram-Elektroden 1,0/blau |
| WL 20 blau 16 | Wolfram-Elektroden 1,6/blau |
| WL 20 blau 24 | Wolfram-Elektroden 2,4/blau |
| WL 20 blau 32 | Wolfram-Elektroden 3,2/blau |
| WL10 schw.10 | Wolfram-Elektroden 1,0/schwarz |
| WL10 schw.16 | Wolfram-Elektroden 1,6/schwarz |
| WL10 schw.24 | Wolfram-Elektroden 2,4/schwarz |
| WL10 schw.32 | Wolfram-Elektroden 3,2/schwarz |
| W-OXYD-PINK10 | Wolfram-Elektroden 1,0/pink |
| W-OXYD-PINK16 | Wolfram-Elektroden 1,6/pink |
| W-OXYD-PINK24 | Wolfram-Elektroden 2,4/pink |
| W-OXYD-PINK32 | Wolfram-Elektroden 3,2/pink |
| WT 20 rot 10 | Wolfram-Elektroden 1,0/rot |
| WT 20 rot 16 | Wolfram-Elektroden 1,6/rot |
| WT 20 rot 24 | Wolfram-Elektroden 2,4/rot |
| WT 20 rot 32 | Wolfram-Elektroden 3,2/rot |
Standard Wolframelektroden
Durchmesserbereich: 0,5 – 10,0 mm
Standardlängen: 50, 75, 150 und 175 mm

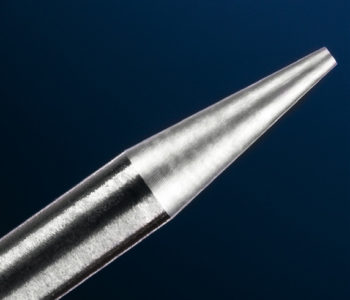

Spezial Wolframelektroden
Wolframelektroden für Orbitalschweißung werden nach Kundenwunsch in Länge, Schliff und TIP-Fläche angefertigt.
