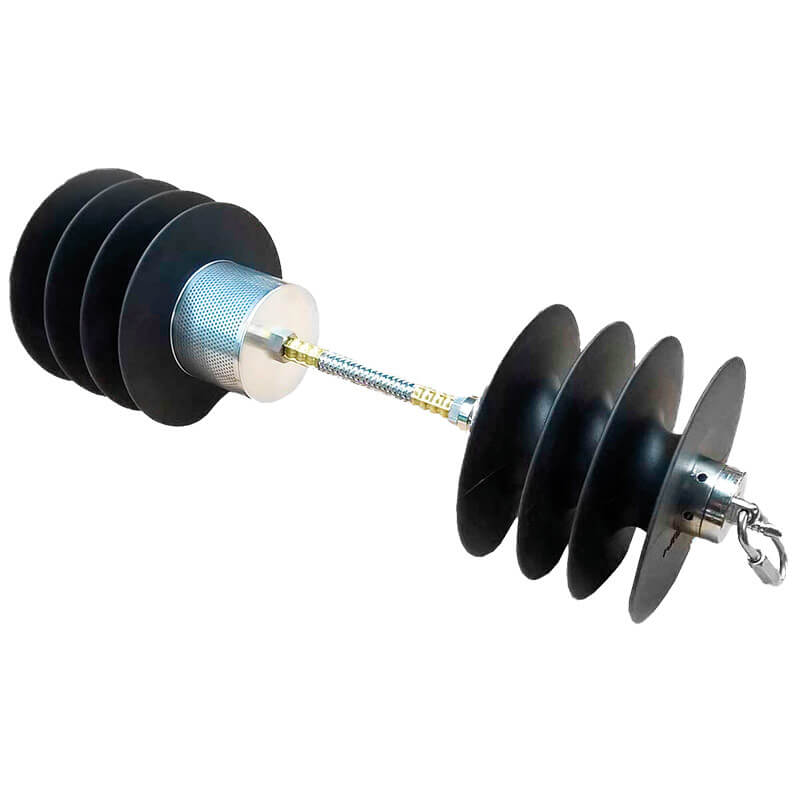

Das Universalsystem besteht aus einem vierlippigem Dichtelement aus hochtemperaturbeständigem Silikon für die Abdichtung im Rohr (erhöhter Abdichtungsgrad und Stabilität in Rohrbögen). Das System ist temperaturbeständig bis +330°C und hat einen Anschluss für Messsonden zum Messen des Restsauerstoffgehaltes.

für Rohr-IØ 43 mm – 218 mm
Formieren

Lieferumfang

  • 1 Stück vordere Scheibenaufnahme M18 x 1,5 oder M20 x 1,5 AG mit M10 x 1 IG
  • 1 Stück hintere Scheibenaufnahme ohne Gewinde oder M20 x 1,5 mit M10 x 1 AG
  • 1 Stück VA–Mutter M18 x 1,5 oder M20 x 1,5
  • 1 Stück VA–Schutzgas-Diffusor, M10 x 1 IG
  • 2 Stück 4-lippige hitzebeständige Dichtscheiben
  • 1 Stück VA-Metall-Gasschlauch hochflexibel
  • Optional: Gasanschluss mit Knickschutz (Art.-Nr.: 50000021SK )
  • Optional: Zugseil PVC-ummantelt 10 m inkl. Gasschlauch und Anschluss-Set (Art.-Nr.: 500000033P)

Eigenschaften

  • Temperaturbeständig bis +330°C
  • Anschluss für Messsonde zum Messen des Restsauerstoffgehaltes
  • Besonderheit: Be- und Entgasung über vordere Scheibenaufnahme geeignet für Schweißungen an Rohrleitungen unterschiedl. Rohr-IØ

Funktionsweise

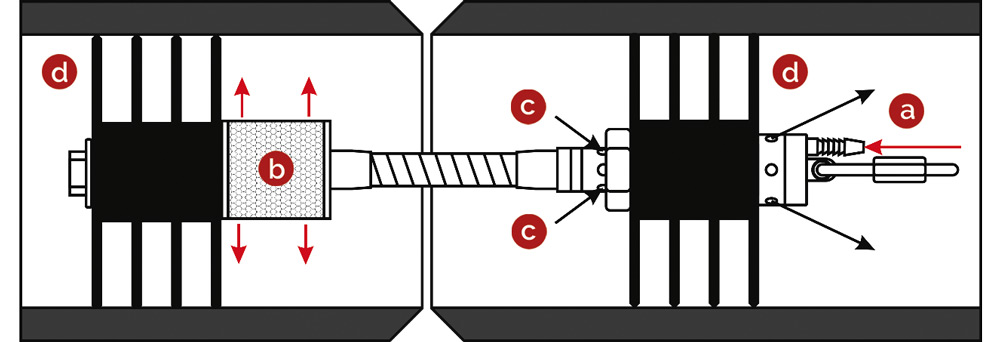

Das Schutzgas wird durch den Schlauchanschluss (a) eingeleitet und über den Diffusor (b) verteilt, der Restsauerstoff entweicht über die vordere Scheibenaufnahme (c), wo die Bohrung für die Messsonde des Restsauerstoffmessgerätes vorgesehen ist. Im Rohr wird das System mit Hilfe des Zugseils positioniert.
Die Dichtscheiben (d) und der Diffusor (b) können beliebig für die verschiedensten Rohrdurchmesser ausgetauscht werden.

Universalsystem Funktionsweise

Universalsystem im Koffer

Grundausstattung mit Schutzgas – Fingern ab DN 15 (17 mm) und Schutzgas – Universal – Systemen bis DN 150 (170 mm)

Universalsystem im Koffer
